蒸汽減壓閥 意威法蘭式蒸汽減壓閥 意閥
產品型號︰Y43H-16C
產品規格︰DN15-200
產品品牌︰上海意威閥門
產品單價︰890/台
供貨總量︰500
最小訂量︰1
發布時間︰2025-11-18 16:17
有效期至︰2026-02-17

詳情描述

企業介紹

立即咨詢

文字大小︰

蒸汽減壓閥 鑄鋼蒸汽減壓閥

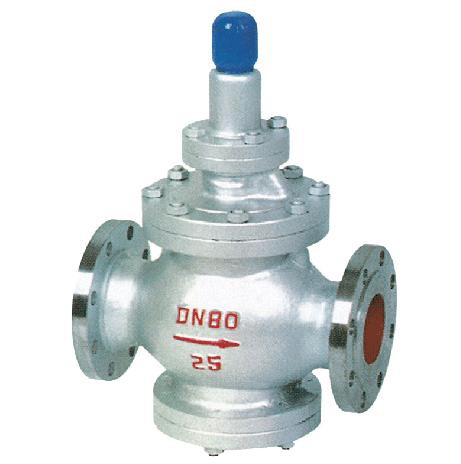

Y43H/Y型活塞式蒸汽減壓閥

蒸汽減壓閥結構特點和用處

上海意威減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。

上海意威閥門專業生產蒸汽減壓閥,鑄鋼蒸汽減壓閥,法蘭蒸汽減壓閥,絲扣蒸汽減壓閥。

公稱壓力(Mpa)1.62.54.06.410.016.0
殼體試驗壓力(Mpa)*2.43.756.09.615.024
密封試驗壓力(Mpa)1.62.54.06.410.016.0
最高進口壓力(Mpa)1.62.54.06.410.016.0
出口壓力範圍(Mpa)0.04-1.00.05-1.60.08-2.50.2-3.50.5-3.50.5-4.5
壓力特性偏差(Mpa)△P2PGB12246-1989
流量特性偏差(Mpa)P2GGB12246-1989
最小壓差(Mpa)0.070.10.150.40.50.8
滲漏量GB12245-1989
*︰殼體試驗不包括膜片、頂蓋


主要零件材料
零件名稱零件材料
閥體 閥蓋 底蓋WCB
閥座 閥瓣2Cr13
缸套 活塞鋁鐵青銅
膜片1Cr18Ni9
活塞環合金鑄鐵/對位聚苯
導閥座 導閥桿2Cr13
主閥彈簧50CrVA
導閥主彈簧50CrVA
調節彈簧60Si2Mn


流量系數(Cv)
DN506580100125150200250300350400500
Cv12.546.5916253664100140250


外形尺寸(PN1.6-4.0)   單位︰mm
公稱通徑DN外 形 尺 寸
LHHl
1.6/2.5MPa4.0MPa
1516018026585
2016018026585
2518020028095
3220022028095
40220240290105
50250270300130
65280300315145
80310330330170
100350380405200
125400450450225
150450500485265
200500550570290
250650640325
300800740360
350850810395
400900950430
5009501080500


外形尺寸(PN6.4-16.0   單位︰mm


公稱通徑DN外 形 尺 寸
LHHl
6.4MPa10.0/16.0MPa
15180180280100
20180200280100
25200220300115
32220230300115
40240240315130
50270300340135
65300340355150
80330360370175
100380450205
125450510235
150500555275
200550640300
250650720335
300800830375
350850880410
4009001020445
500950
1080515



文字大小︰

上海意威閥門有限公司台資企業。專業從事閥門的研制、生產和銷售及售後服務于一體,並代理進口閥門的綜合型企業。
意威閥門有限公司產品有︰疏水閥、減壓閥、球塞閥、蝶閥、閘閥、截止閥、止回閥、柱塞閥、調節閥、捷流閥、過濾器、刀閘閥、波紋管閥門系列、水力控制閥系列、旋塞閥、保溫閥、電磁閥、針形閥等。廣泛應用于︰化工、石化、造紙、印染、采礦、電力、食品飲料、制藥、給排水、消防、市政、電子工業等領域。
意威閥門有限公司擁有先進的檢測裝置。先進齊全的加工設備和工藝,完備的檢測手段和國際化的質量保證和控制體系,以先進的生產運營管理,使我們的產品質量穩定可靠,深受用戶信賴。永遠為您提供最優質的產品和服務。
意威閥門有限公司代理進口閥門有︰德國︰LIK、EBRO、ARI、TOP、GEFA、Wayan、KSB日本:YOSHITAKE、KITZ、VENN、OKM、CHITACH、TLV美國:ARMSTRONG、VT、BLACK、RUIKE英國︰UK、OBE、spiraxsarco台灣︰YQ、FS、KSW、JDV、MODENTIC、DR。
